2010年11月08日

OF立上その3(ちゃんと配管編)

どうもhay911です。
日本シリーズが連日もりあがっていますね。
組み合わせ的には色あせた感がありましたが、良い試合をすれば盛り上がるということですね。
(千葉および名古屋のかたすいません)

そんな盛り上がりをよそにOF水槽の準備を進めちゃいますよというのが本日の記事なわけです。
だってわたしは阪神ファンだもん。

前回の記事でスタンダードに組み立てての試運転はできてます。
本日は本格運転に向けて

1)クーラーの設置
2)プロテインスキマーの設置
3)消音対策

上記3点いってみます。

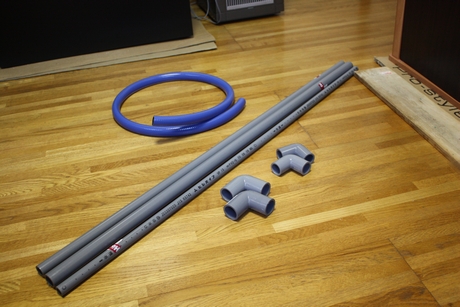

とりあえず、配管用の部材を買い足してきました。


塩ビ管が100cmしか売っていなかったのでやたら長いですが、使うのは20cmぐらいです。
まあ値段は安いんですけどね。

まずは今年大活躍したクーラーから。

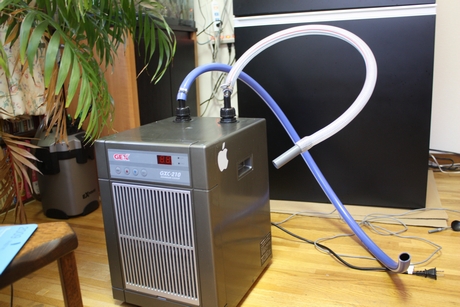

雰囲気つかむだめに、とりあえず、クーラーにホースをつないでみます。

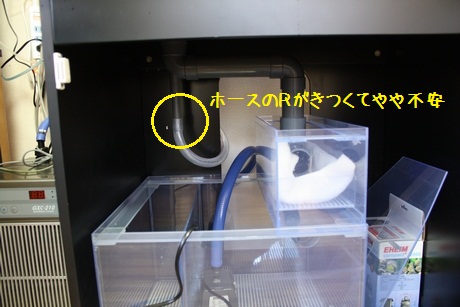

これをそのまま配管しちゃうとこんな感じ。


青色のホースが水中ポンプに繋がっていて、クーラーに水を送っています。
透明のホースはクーラーから水槽への接続です。ここの部分が写真のとおりで角度がついちゃいます。
しかも、止め具がなく塩ビ管を押し込むだけの仕様です。

このままだとホースのテンションで塩ビ管が外れそうで不安なので、配管の取り回しを変えます。

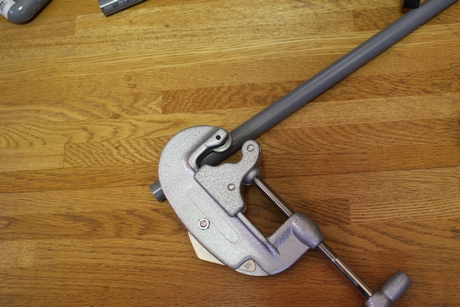

買ってきた塩ビ管をパイプカッターで切断します。
ちなみに、この塩ビ管はVP13です。

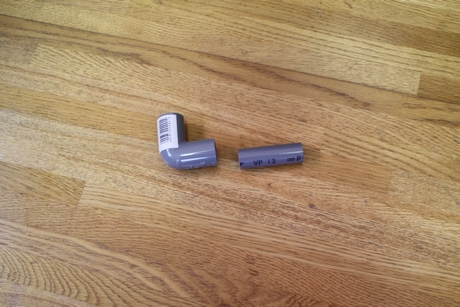

切断した塩ビ管にTS13のエルボーをねじ込みます。


これを水槽への注水パイプに使います。


一応、不安は解消されたかな。

つづいてプロテインスキマーの配管です。
といってもスキマー自体の配管は不要なんですが、そのままだとやたらうるさいので消音対策の一つですかね。

今回、用意したスキマーはHS150という内部用のスキマーです。

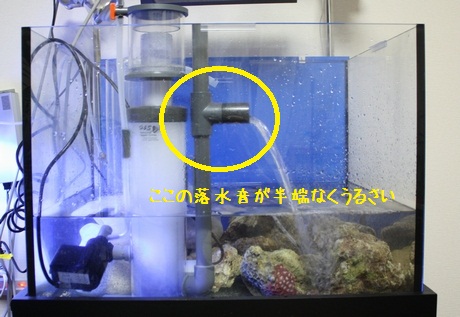

写真はライブロックのキュアリングで水槽内部に仮設置してますが、豪快に落水音が響き渡ります。
本設置ではサンプに設置するのでキャビネ内部になるので、多少は静かになりそうですけどね。

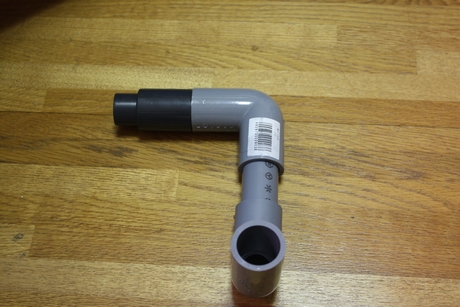

水面と並行に落水するほうが消音するので、塩ビ管で延長パイプを作ります。


TS20のエルボーとVP20の組み合わせです。

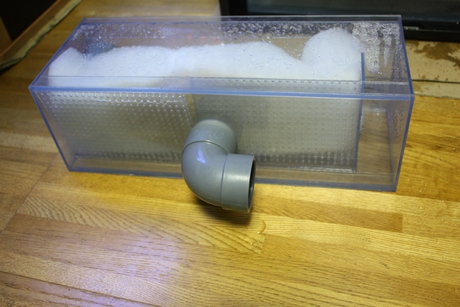

最後に消音対策としてウールボックスからの落水音も同様にエルボーを使います。

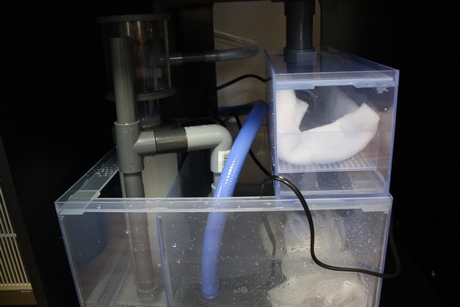

で、配管した結果がこちら。


うーん、なんだかなあ。ごちゃっ!としてて、好みじゃないぞ・・・。

クーラーへの青いホースが邪魔なことこの上ない。
最初はこれも塩ビ管で取回そうかと思ったんですが、塩ビ管でガチッと組んじゃうと、メンテが面倒になりそうなんですよね。
水中ポンプは場所移動が多そうだし。

というわけで、とりあえず配管はこれで完了にしましょう。
後は運用しながら、気になった点を改善していこうかと思います。

しかし、組立が終わっただけで、水を作るのはこれからなんだよね。

先の長いこと・・・。
